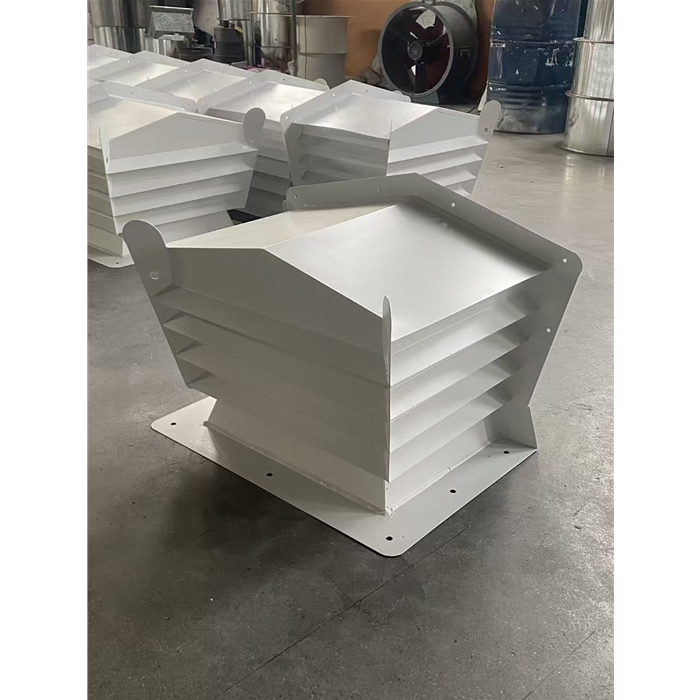

镀锌异型拔气风帽
拔气风帽（BQ 型）是安装在排气道出屋面的无动力 / 低动力通风装置，靠射流板 + 导流锥形成 “风引拔气” 效果：自然风从侧面射流板掠过→内部形成负压→主动 “抽拔” 管道内气体，同时防雨、防倒灌、防异物。
核心定位：烟道末端专用、优先无动力、防倒灌 + 助排风；国标 23J916-1 已推荐替代传统球型风帽。
二、核心结构与原理
结构：
顶部：锥形防雨盖板（防暴雨 / 积雪）
中部：多层射流板 / 导流翅（关键拔气部件）
内部：导流锥（减阻力、顺气流）
底座：法兰（适配烟道 / 管道）
材质：304/316 不锈钢（主流）、铝合金、镀锌钢板；沿海 / 化工选 316，普通环境选 304。
原理（空气动力学）：
自然风→侧面射流板→加速 + 导向；
风帽内部形成低压区（负压）；
烟道内气体被 “拔” 出，排烟量提升 30%–50%；
无风时：重力 / 风压闭合，防倒灌、防雨水。
混合动力（可选）：内置小型风机，无风 / 微风（＜1.5m/s）自动启动，保证弱风天排烟效果。
三、核心优势（对比传统风帽）
✅ 强拔气、防倒灌：公共烟道防串味、高层防倒灌，解决油烟 / 异味回流。
✅ 零能耗 / 低能耗：靠自然风工作，24 小时免电费；混动型仅弱风耗电。
✅ 防雨防台风：多层错位 + 锥形设计，抵御 12 级台风 + 暴雨，不漏水。
✅ 低噪耐用：无转动部件，噪音≤45dB；不锈钢寿命15–20 年。
✅ 安装维护简单：法兰直连烟道，无需专人维护，免更换配件。
四、典型适用场景
🏠 民用（最常用）
高层住宅厨房公共烟道：防串味、防倒灌，配合变压阀（五防系统）效果最佳。
住宅 / 公寓卫生间排气道：排湿气、异味，防止回风。
别墅 / 自建房独立烟道：厨房油烟、卫生间排气，防雨防倒灌。
写字楼 / 酒店卫生间：集中排气，降低能耗。
🏭 工业 / 商用
厂房废气 / 热气排放：车间顶部热空气、轻污染废气（非强腐蚀）。
仓库 / 车库通风：除湿、排异味、防霉变。
养殖场 / 垃圾房：排恶臭、湿气，改善环境。
餐饮厨房排烟末端：配合油烟机，防雨防倒灌。
❌ 不适用场景
强腐蚀废气（浓酸 / 氯）：换玻璃钢防腐风帽 / 风机。
高温（＞120℃）：不锈钢耐高温有限，选专用高温风帽。
需强制大流量排风：选铝制离心屋顶风机（风压 / 风量更大）。
五、主流型号与选型要点
1. 型号（BQ 系列，国标）
BQ-390×390：适配 300×300 烟道（小户型 / 卫生间）
BQ-440×440：适配 350×350 烟道（普通住宅厨房）
BQ-490×490：适配 400×400 烟道（大户型 / 复式）
BQ-540×540 / BQ-590×590：商用 / 工业大烟道。
2. 选型三步法
匹配烟道尺寸：风帽内口径≥烟道外口径，宁大勿小。
选材质：
普通环境：304 不锈钢（性价比高）
沿海 / 化工：316 不锈钢（耐盐雾 / 弱酸）
轻量预算：铝合金（防锈、便宜）。
定类型：
高层 / 公共烟道：标准拔气型（BQ）
多雨 / 无风地区：混合动力型
强风 / 台风区：加固型（加厚板 + 抗风支架）。
六、与铝制轴流 / 离心屋顶风机的区别（快速选）
拔气风帽：无动力、烟道专用、防倒灌、助排风、低成本 → 住宅厨卫、公共烟道、轻污染直排。
铝制轴流屋顶：低压大流量、直排换气、便宜 → 厂房 / 仓库整体通风、无管道直排。
铝制离心屋顶（上出风）：中高压、可接风管、防爆可选 → 带管道排风、消防排烟、轻钢屋顶。
一句话总结：烟道末端、防倒灌、想省电→选拔气风帽；带风管要风压→选铝离心；纯直排大流量→选铝轴流。
七、安装要点
出屋面高度：高出屋面300–500mm，避开正压区。
密封防水：底座与屋面间做防水卷材 / 密封胶，防漏水。
固定牢固：台风区加钢丝绳拉锚，防止吹翻。
风向：射流板迎主导风向，拔气效果最佳。
