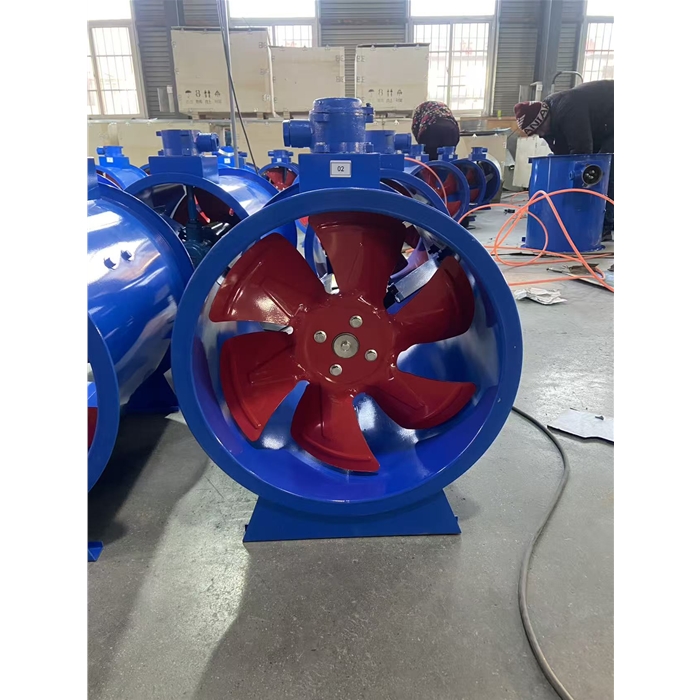

碳钢混流风机大风量低噪音
碳钢混流风机（全维度专业指南：特性 - 选型 - 安装 - 运维）
碳钢混流风机是介于离心式和轴流式之间的通用型通风设备，核心优势是 “中压中流量”，材质以碳钢（Q235 等）为主体，兼具强度高、成本适中、适配中高温场景的特点，广泛应用于工业厂房、建筑通风、空调系统等无强腐蚀环境。以下从核心特性、选型方法、安装规范、运维故障等维度，整合可直接落地的专业知识：
一、核心特性（材质 + 结构 + 性能优势）
1. 材质特性（碳钢 Q235/Q355 为主）
| 优势 | 劣势 | 关键处理工艺 |
|---|---|---|
| 强度高（抗拉强度≥375MPa），可承受中高温（常规耐温≤200℃，特殊处理可达 300℃） | 易生锈腐蚀，不耐酸碱、盐雾环境 | 表面喷漆（防锈漆 + 面漆）、热镀锌、静电喷涂（增强防腐性） |
| 加工性好，机壳可焊接成型，适配复杂结构设计 | 重量比玻璃钢重（约 2.5-3 倍），对安装基础有一定承重要求 | 叶轮动平衡校正（G4 级精度），减少运行振动 |
| 成本低于不锈钢、玻璃钢，性价比高 | 高湿环境需额外防腐处理 | 电机防护等级≥IP54，避免水汽侵入 |
2. 结构与性能优势（混流原理核心）
- 结构特点：叶轮采用混流设计（叶片倾斜角度介于离心式和轴流式之间），机壳为筒形或锥形，气流沿轴向进入、斜向流出，兼具离心式的高压特性和轴流式的大流量优势；
- 核心性能：中压中流量（全压 300~1000Pa，风量 5000~100000m³/h），运行效率≥72%，噪音≤75dB (A)（比同参数离心式风机低 3-5dB）；
- 适配场景：无需高压但需克服一定管网阻力（如 10-15m 管道 + 2-3 个弯头），无强腐蚀、高湿的常规通风场景，比离心式安装简单，比轴流式风压更高。
二、核心参数（常规型号通用范围）
| 参数类型 | 常规范围 | 特殊定制范围 |
|---|---|---|
| 风量（m³/h） | 5000~100000 | 3000~150000（超大流量） |
| 全压（Pa） | 300~1000 | 200~1500（高压改性） |
| 电机功率（kW） | 1.5~55 | 0.75~90（按需匹配） |
| 耐温范围 | -10℃~+200℃（连续运行） | -20℃~+300℃（高温改性，加隔热层） |
| 防护等级 | IP54（常规） | IP55（户外 / 高湿场景） |
| 叶轮直径（mm） | 400~1250（12 种规格） | 1400~1600（大型定制） |
三、选型指南（精准匹配场景需求）
1. 选型核心逻辑：先定场景，再配参数
（1）场景适配原则
| 适用场景 | 适配原因 | 禁忌场景 |
|---|---|---|
| 工业厂房通风（机械、电子、纺织车间） | 中压中流量适配车间整体换气，碳钢强度高适配车间粉尘环境 | 化工、电镀、沿海盐雾环境（碳钢易腐蚀） |
| 建筑空调系统（商场、写字楼、医院） | 可作为送 / 回风机，克服空调风管阻力（300-800Pa） | 高湿环境（如游泳馆、酸洗车间，需选不锈钢材质） |
| 锅炉 / 窑炉引风（中小型锅炉尾气排放） | 耐高温（≤200℃），中压可克服烟道阻力 | 强腐蚀尾气（如含硫烟气，需选防腐型风机） |
| 地下车库排烟 / 通风 | 大流量适配车库换气，碳钢耐温性符合排烟要求（≤280℃，30 分钟） | 洁净室（如制药 GMP 车间，需选不锈钢 / 卫生级材质） |
（2）参数计算方法（延续工业风机通用逻辑）
- 风量计算：Q = V×n×k
- V：通风区域容积（m³，长 × 宽 × 高）；
- n：换气次数（次 / 小时，工业厂房 6~10 次，地下车库 6~8 次，空调系统 4~6 次）；
- k：漏风系数（1.1~1.2，风管越长、弯头越多，k 值越大）。
- 风压匹配：实际风压 = 总阻力 ×1.2（总阻力 = 管道摩擦阻力 + 弯头 / 阀门 / 滤网阻力）
- 短管网（≤10m，≤2 个弯头）：选全压 300~500Pa；
- 中长管网（10~15m，2~3 个弯头）：选全压 500~800Pa；
- 长管网（＞15m，＞3 个弯头）：选全压 800~1000Pa（或升级为碳钢离心式）。
（3）材质与附加配置选择
| 环境特点 | 材质处理 | 附加配置 |
|---|---|---|
| 普通室内场景（干燥、无腐蚀） | 表面喷漆处理 | 普通三相异步电机，IP54 防护 |
| 户外 / 高湿场景（如屋顶、地下室） | 热镀锌 + 喷漆双重防腐 | 防雨罩、电机防潮加热装置，IP55 防护 |
| 中高温场景（≤200℃，如锅炉引风） | 碳钢高温改性（机壳加隔热层） | 高温专用电机（耐温 150℃以上） |
| 降噪需求（如商场、医院） | 常规碳钢材质 | 消声器、减震垫、低噪音电机 |
| 调速需求（如按需调节风量） | 常规碳钢材质 | 变频电机（节能 30% 以上）或双速电机 |
2. 与其他风机的核心差异（选型对比表）
| 风机类型 | 核心性能 | 材质优势 | 适用场景 | 成本 |
|---|---|---|---|---|
| 碳钢混流风机 | 中压中流量（300~1000Pa） | 强度高、耐中高温、性价比高 | 常规工业 / 建筑通风、空调系统、中小型锅炉引风 | 中 |
| 碳钢离心风机 | 高压小流量（800~1500Pa） | 高压适配性强 | 长管道、多弯头、高压需求场景（如电站控制室） | 中高 |
| 碳钢轴流风机 | 低压大流量（≤300Pa） | 结构简单、安装方便 | 无管网 / 短管网、大流量换气（如普通厂房整体通风） | 低 |
| 玻璃钢离心风机 | 高压小流量 + 耐腐 | 耐酸碱、质轻 | 腐蚀环境（化工、电镀） | 高 |
四、安装规范（实操版，含碳钢材质防护）
1. 安装前准备
（1）基础验收与处理
- 基础要求：混凝土基础强度≥C20，尺寸比风机底座大 100mm×100mm，水平度误差≤2mm/m，承重≥风机重量 ×1.5（碳钢风机重量参考：800 型约 150kg，1000 型约 220kg）；
- 基础处理：户外安装时，基础需高出地面 100mm（避免积水腐蚀底座），表面涂刷防锈漆；高湿场景需在基础与底座之间加装防水垫。
（2）设备与附件检查
- 设备检查：开箱检查机壳、叶轮无变形、裂纹（碳钢焊接件需检查焊缝无气孔、夹渣），叶轮转动灵活无卡顿，电机绝缘电阻≥1MΩ（兆欧表测量）；
- 附件检查：核对底座、螺栓、密封件、减震垫等齐全，碳钢部件表面喷漆 / 镀锌层无破损（破损处需补涂防锈漆）。
（3）工具与安全准备
- 必备工具：吊装设备（起重量≥风机重量 1.5 倍）、扭矩扳手（0-200N・m）、水平仪、塞尺、电焊机（如需现场焊接）、防锈漆、密封胶；
- 安全防护：高空作业（如屋顶安装）需系安全带、戴安全帽，焊接作业需配备灭火器，避免火星引燃周边物品。
2. 核心安装步骤
（1）基础固定与减震安装
- 底座就位：将风机底座放在混凝土基础上，用水平仪校正水平度（误差≤2mm/m），调整减震垫（橡胶材质，厚度 15-20mm）使底座受力均匀；
- 螺栓固定：用膨胀螺栓（M16 及以上，热镀锌材质）紧固底座，扭矩按规格要求（M16：60-80N・m），螺栓外露部分涂抹防锈脂，加装防松垫圈。
（2）风机吊装与就位
- 吊装防护：用钢丝绳或软吊带吊装（碳钢机壳可直接用钢丝绳，需在接触处垫橡胶垫避免划伤漆面），严禁捆绑叶轮或电机轴；
- 精准就位：风机下放时保持水平（倾斜角度≤5°），对齐底座螺栓孔，缓慢下放至减震垫上，避免冲击导致机壳变形。
（3）密封与防腐处理
- 机壳密封：机壳接缝处、风管连接法兰用密封胶条密封，螺栓紧固后在接缝处打中性密封胶（避免雨水、水汽进入机壳内部导致锈蚀）；
- 外露部件防腐：户外安装时，风机外露螺栓、法兰面补涂防锈漆 + 面漆，电机接线盒加装防雨罩，电缆穿防水套管。
（4）电气接线
- 接线要求：断电操作，电缆规格匹配电机功率（如 5.5kW 电机用 4mm² 铜芯电缆），按电机铭牌接线图（星形 / 三角形）连接，接地导线（黄绿双色）可靠连接在电机接地端子上，接地电阻≤4Ω；
- 防护措施：户外 / 高湿场景，接线盒内涂抹防水密封胶，电缆固定在支架上（远离风机振动区域），避免护套破损。
3. 试运行与验收
- 空载试运行（5-10 分钟）：点动风机确认叶轮转向正确（与机壳箭头一致），运行无异响、振动（振幅≤0.15mm），电机电流≤额定电流的 50%，外壳温度≤60℃；
- 带负荷试运行（30 分钟）：开启管网系统，监测电机电流在额定电流 ±5% 范围内，风压风量符合设计要求（偏差≤10%），机壳无渗漏、焊缝无开裂，碳钢部件无明显温升（≤80℃）。
五、日常运维与故障处理（针对碳钢特性）
1. 日常维护（重点：防腐 + 清洁 + 紧固）
| 维护周期 | 核心项目 | 操作要点 |
|---|---|---|
| 每日 | 运行监测 | 检查电机电流、温度（≤75℃），听运行声音（无异响），观察机壳有无锈蚀、渗漏 |
| 每周 | 清洁与紧固 | 清理进出风口杂物（避免堵塞），用扭矩扳手复紧底座、法兰螺栓（防止振动松动） |
| 每月 | 防腐检查 | 检查碳钢部件漆面 / 镀锌层，破损处补涂防锈漆；清洁叶轮积尘（软毛刷 + 压缩空气≤0.6MPa） |
| 每季度 | 润滑与密封 | 电机轴承加注 3# 锂基脂（加注量 1/2~2/3 轴承腔），检查密封胶条老化情况，及时更换 |
| 每年 | 深度维护 | 拆卸叶轮彻底清洁，检查焊缝有无腐蚀开裂，对机壳整体补涂一次面漆；检测电机绝缘电阻 |
2. 常见故障处理（含碳钢材质特有故障）
| 故障现象 | 核心原因 | 处理方法 |
|---|---|---|
| 风机振动过大 | 1. 叶轮积尘失衡；2. 底座螺栓松动；3. 叶轮与机壳间隙不均；4. 减震垫老化 | 1. 清洁叶轮 + 动平衡校正；2. 按规定扭矩复紧螺栓；3. 调整间隙（2~3mm）；4. 更换减震垫 |
| 风量 / 风压不足 | 1. 滤网堵塞；2. 叶轮转向错误；3. 管网阻力过大；4. 叶轮腐蚀变形 | 1. 清理 / 更换滤网；2. 调换电机三相接线；3. 优化管网（减少弯头 / 增大管径）；4. 修复 / 更换叶轮 |
| 机壳 / 叶轮锈蚀 | 1. 防腐涂层破损；2. 高湿 / 积水环境侵蚀；3. 密封失效导致水汽进入 | 1. 除锈（砂纸打磨）→ 涂防锈漆→ 涂面漆；2. 疏通排水通道，加装防水垫；3. 重新密封机壳接缝 |
| 电机过热 | 1. 过载运行；2. 轴承润滑失效；3. 散热不良；4. 绝缘受潮 | 1. 排查过载原因（如管网堵塞）；2. 更换轴承 + 润滑脂；3. 清理电机散热片；4. 烘干电机绕组 |
| 焊缝开裂 | 1. 安装基础不平；2. 振动过大导致应力集中；3. 腐蚀变薄 | 1. 校正基础水平度；2. 解决振动问题后，用电焊机补焊（补焊后除锈喷漆）；3. 严重时更换机壳 |
六、关键注意事项（避免碳钢风机核心隐患）
- 环境禁忌：严禁在酸碱、盐雾、高湿（湿度＞90%）环境中使用普通碳钢混流风机，需选用不锈钢材质或玻璃钢风机；
- 防腐优先：户外安装必须做好整机防腐（热镀锌 + 面漆），定期检查涂层完整性，避免 “裸钢” 暴露在空气中；
- 避免超温：常规碳钢风机耐温≤200℃，严禁在超温环境中运行（如未加隔热层的锅炉高温尾气直接排放），否则会导致机壳变形、叶轮损坏；
- 焊接规范：现场焊接机壳时，需先清除焊接区域的防锈漆，焊后及时除锈、补涂防锈漆 + 面漆，避免焊缝腐蚀；
- 冬季防护：北方冬季停机后，需排空电机轴承内残留润滑脂（避免结冰），户外风机需在机壳内加装保温层，防止内部结露腐蚀。
七、行业合规标准
- 《混流式通风机》（JB/T 10563-2021）：规定风机技术要求、试验方法、检验规则；
- 《通风与空调工程施工质量验收规范》（GB 50243-2016）：安装与验收标准；
- 《工业通风机 噪声限值》（GB/T 2888-2018）：噪声排放要求；
- 《钢结构工程施工质量验收标准》（GB 50205-2020）：碳钢焊接、防腐处理标准。
