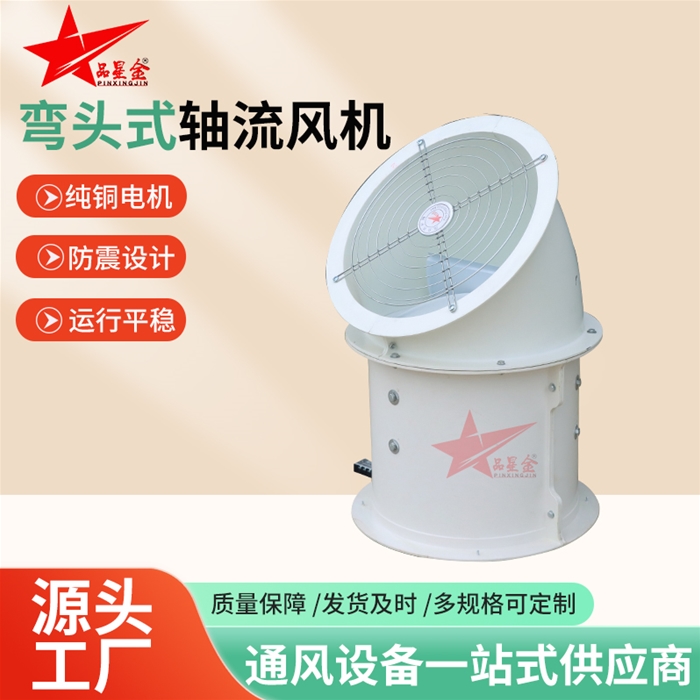

弯头式轴流风机 专业技术指南
弯头式轴流风机是轴流风机的特殊衍生类型，核心特征是风机出风口呈 90° 弯头设计，可直接改变气流方向（通常为水平进风→垂直出风或反之），无需额外安装弯头管道，广泛应用于空间受限的通风场景（如屋顶排风、墙体侧送排风、设备机房局部通风）。以下是其核心技术参数、结构特点、选型要点及安装维护规范：
一、 核心结构与工作原理
1. 结构组成（区别于普通轴流风机）
| 部件 |
功能特点 |
| 叶轮与电机 |
采用轴流型叶片（后倾式或机翼型），电机多为外转子电机（体积小、散热好，直接与叶轮连接，减少传动损耗）；部分大功率机型采用皮带传动 |
| 90° 弯头风筒 |
出风口为一体成型弯头（镀锌钢板 / 玻璃钢材质），内壁光滑，气流阻力系数低（≤0.8），可直接对接竖向或横向风管，节省安装空间 |
| 防雨防虫网 |
室外安装机型的弯头出风口标配防雨帽 + 防虫网，防止雨水倒灌、杂物进入 |
| 减震装置 |
底座加装橡胶减震垫，减少运行振动向建筑结构传递 |
2. 工作原理
电机驱动叶轮旋转，空气沿轴向进入风机，经叶轮加速后，通过 90° 弯头风筒改变气流方向排出，整体气流路径短，阻力损失小，适合低风压、大风量的通风需求。
二、 关键性能参数与适用场景
1. 核心性能指标
| 参数类型 |
常规范围 |
选型参考 |
| 风量（Q） |
500~100000 m³/h |
按空间换气次数计算，如地下车库 6-10 次 /h，车间 8-12 次 /h |
| 全压（P） |
50~300 Pa |
仅适用于短距离、低阻力管道系统，管道总长建议≤20m，弯头≤1 个 |
| 电机防护等级 |
IP54~IP65 |
室内干燥场景选 IP54；室外潮湿 / 粉尘场景选 IP65；沿海盐雾环境选防腐蚀电机 |
| 噪音等级 |
50~85 dB (A)（距离 1m 测量） |
民用场景选低噪音机型（≤60dB），工业场景可接受≤85dB |
| 耐高温等级 |
普通型≤80℃；排烟型≥280℃/30min |
厨房排烟需选耐高温型，消防排烟需具备 CCCF 认证 |
2. 典型应用场景
| 应用场景 |
选型要求 |
| 屋顶排风（厂房 / 商场） |
水平进风→垂直出风，选带防雨帽的机型，材质为镀锌钢板，电机 IP65 |
| 墙体侧送排风（地下室 / 机房） |
垂直进风→水平出风，适配墙体预留洞口尺寸，加装防虫网 |
| 厨房排烟（酒店 / 餐厅） |
选耐高温型（120℃持续运行），叶轮带防油污涂层，弯头风筒需便于拆卸清洗 |
| 设备散热（配电柜 / 发电机房） |
选小型外转子机型，体积紧凑，风量精准匹配设备散热需求 |
三、 选型核心原则（避免风量风压不足）
- 优先确认气流方向需求
根据现场安装位置选择 **“水平进 - 垂直出” 或 “垂直进 - 水平出”** 机型，避免因弯头方向不符导致无法安装。
- 风量匹配：预留 10%-20% 余量
按空间体积 × 换气次数计算基础风量，考虑弯头风筒的阻力损失，风机额定风量需≥计算风量 ×1.1。
示例：200m³ 地下室，换气次数 8 次 /h，计算风量 = 200×8=1600m³/h，选型风量≥1760m³/h。
- 风压校核：适配短管道系统
弯头式轴流风机风压较低，仅适用于无长距离管道的场景。若需连接短风管（≤10m），需核算管道阻力，确保风机额定全压≥阻力 ×1.2。
- 材质与防护等级适配环境
- 室内干燥环境：镀锌钢板机壳 + IP54 电机；
- 室外潮湿 / 沿海环境：玻璃钢机壳（防腐蚀）+IP65 电机；
- 腐蚀性气体环境（化工车间）：316L 不锈钢机壳 + 防腐电机。
四、 安装与维护关键要点
1. 安装规范（符合 GB 50243 标准）
| 安装环节 |
操作要求 |
| 安装位置 |
屋顶安装需固定在混凝土基础或钢结构支架上，承重≥风机重量的 2 倍；墙体安装需确保洞口尺寸与风机法兰匹配，避免漏风 |
| 法兰连接 |
风机法兰与墙体 / 屋顶预留法兰对接时，加装橡胶密封垫片，螺栓对称紧固，漏风率≤3% |
| 电气接线 |
三相电机需先点动测试转向（叶轮旋转方向与机壳箭头一致），反转时调换任意两根相线；电机外壳可靠接地（接地电阻≤4Ω） |
| 防雨防虫 |
室外机型需检查防雨帽密封性，确保雨天无雨水进入风筒；出风口防虫网需定期清理，防止堵塞 |
2. 维护保养流程
| 维护周期 |
维护内容 |
注意事项 |
| 每周 |
清理风筒内壁、叶轮表面积尘 / 油污；检查防雨帽、防虫网是否完好 |
断电操作，避免误启动 |
| 每月 |
紧固风机底座、法兰螺栓；检查电机运行噪音，若出现异响需排查轴承状态 |
外转子电机无需加注润滑脂，密封式轴承终身免维护 |
| 每季度 |
用 500V 兆欧表测量电机绝缘电阻，阻值≥0.5MΩ 为正常 |
潮湿环境需增加测量频次，阻值过低时烘干电机 |
| 每年 |
检查叶轮磨损情况，叶片磨损超原厚度 10% 需更换；校验叶轮动平衡，避免振动超标 |
动平衡校正需专业设备，防止手工操作导致叶轮偏心 |
五、 常见故障与解决方案
| 故障现象 |
高频原因 |
处理措施 |
| 风量不足 |
1. 叶轮积尘堵塞；2. 电机反转；3. 防虫网堵塞 |
1. 清理叶轮与防虫网；2. 调换电机相线校正转向 |
| 运行噪音大 |
1. 底座减震垫老化；2. 叶轮与风筒摩擦；3. 轴承损坏 |
1. 更换减震垫；2. 调整叶轮同心度（间隙≥5mm）；3. 更换电机轴承 |
| 电机过热跳闸 |
1. 风机超负荷运行；2. 电机散热不良；3. 绝缘层老化 |
1. 检查管道阻力，避免超风压运行；2. 清理电机散热片；3. 更换老化电机 |
六、 与普通轴流风机的区别
| 对比项 |
弯头式轴流风机 |
普通轴流风机 |
| 气流方向 |
90° 转弯，无需额外弯头管道 |
轴向直进直出，需弯头时需另配管道 |
| 空间适配性 |
高，适合屋顶、墙体等受限场景 |
较低，需预留风管安装空间 |
| 风压特性 |
低风压（50-300Pa） |
风压范围广（50-500Pa） |
| 安装复杂度 |
低，直接对接预留洞口 |
高，需搭配风管、弯头安装 |
