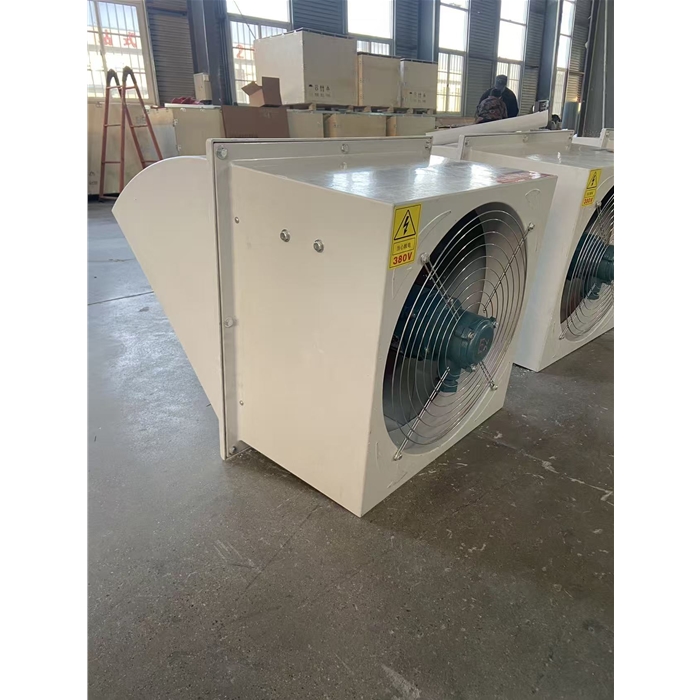

玻璃钢边墙风机全维度技术手册

一、核心定义与结构特性

1. 核心定义

注：边墙风机与方形壁式轴流风机同属壁装式风机，区别在于边墙风机通常集成防雨风口、消声结构、安装支架为一体，安装更便捷；玻璃钢材质是其与普通镀锌板边墙风机的核心差异。

2. 核心结构与部件特性

3. 与普通镀锌板边墙风机的核心差异

二、核心优势与产品分类

1. 核心优势（针对性解决腐蚀场景痛点）

• 防腐性能卓越：可耐受酸碱、盐雾、氯气、农药等腐蚀性介质，适用于化工车间、海边建筑、游泳馆等场景，解决普通风机易腐蚀、寿命短的问题。
• 轻质高强：玻璃钢材质强度接近钢材，重量仅为镀锌板的 70%，安装时无需额外加固墙体，降低安装成本和难度。
• 绝缘防爆：玻璃钢为绝缘材料，无静电积聚，配合铝合金叶轮可满足防爆场景需求（如喷漆车间、化工防爆区），避免静电引发爆炸。
• 耐老化性能好：添加抗紫外线剂的玻璃钢材质，户外使用时不易褪色、开裂，使用寿命比镀锌板风机长 2-3 倍。
• 安装便捷：集成防雨风口、消声结构、安装支架为一体，方形设计与墙体方孔完美匹配，安装时间比圆形风机缩短 50%。
• 噪音可控：内置玻璃棉吸声材料，噪音比同参数普通风机低 5-10dB (A)，满足民用、办公等噪音敏感场景需求。

2. 产品分类（按功能与工况适配）

三、选型核心要点（优先级：防腐需求→风量→噪音→功能）

1. 第一步：确认防腐需求（核心前提）

• 轻度腐蚀（如海边盐雾、轻度酸碱）：普通型玻璃钢边墙风机（FBFZ 系列）。
• 中度腐蚀（如化工车间、游泳馆氯气）：防腐加强型玻璃钢边墙风机（FBFZ - 加强系列）。
• 腐蚀 + 爆炸（如化工防爆车间、喷漆车间）：防爆型玻璃钢边墙风机（XBFZ 系列）。

注：强腐蚀性场景（如强酸强碱浓度＞10%）需定制加厚玻璃钢机壳，并选用聚硫密封胶等防腐配件。

2. 第二步：计算风量需求（场景适配）

• 工业场景：总风量 Q 总 = 房间体积 × 换气次数（常温腐蚀车间 6-10 次 /h，高温腐蚀车间 10-20 次 /h，有害气体腐蚀车间 20-30 次 /h）。
• 民用场景：总风量 Q 总 = 最大容纳人数 × 人均新风量（海边办公室 20-30m³/h・人，游泳馆 30-40m³/h・人）。
• 特殊场景：游泳馆需额外考虑水汽排出，风量余量需增加至 30%；化工车间需考虑有害气体浓度，风量余量需增加至 20%-30%。

3. 第三步：确定风压与噪音限制

• 风压要求：玻璃钢边墙风机风压较低（通常 30-300Pa），适用于无复杂管道的壁式安装场景，优先选择额定静压 0Pa 或 50Pa 的参数。
• 噪音限制：标注噪音为 1m 处 A 计权声压级（dBA），实际使用需加 2-5dB (A) 环境修正值。选型要求：风机标注噪音≤现场噪音限制 - 5dB (A)（保守估算）。
  • 常见场景噪音限制：办公室≤60dB (A)，工业车间≤70dB (A)，居民楼附近≤55dB (A)。

4. 第四步：匹配功能与配件

• 双速功能：需兼顾白天风量和夜间降噪的场景（如化工车间、游泳馆），选择双速型。
• 防爆功能：爆炸性危险场景，选择防爆型，需确认防爆等级（Ex d ⅡBT4 为常用等级）。
• 配件选择：腐蚀性场景需选用不锈钢紧固件、聚硫密封胶；海边场景需加装防盐雾滤网；游泳馆需加装除湿模块。

5. 选型案例（直接套用）

四、安装注意事项（重点关注玻璃钢材质保护）

1. 安装前准备注意事项

• 墙体强度检查：确认安装墙体为实心砖、混凝土等承重结构，禁止安装在轻质隔墙、石膏板墙等非承重墙体上。若安装在钢结构墙体，需提前焊接不锈钢加固支架，确保支架承重≥风机重量的 3 倍。
• 预留孔尺寸核对：墙体预留方孔尺寸需与风机机壳尺寸一致，误差≤±5mm。预留孔位置需满足：室内侧出风口距离障碍物≥500mm，室外侧进风口距离绿植、杂物≥1000mm。
• 设备与配件检查：
  • 检查风机机壳、叶轮是否有裂纹、变形（玻璃钢材质易碎，运输过程中易损坏）。
  • 核对配件是否包含：不锈钢紧固件、聚硫密封胶（防腐场景）、防盐雾滤网（海边场景）、防爆接线盒（防爆型）。
  • 工具准备：必备工具为冲击钻、扳手、水平仪、角度尺，禁止使用尖锐工具（如螺丝刀）敲击玻璃钢机壳。

2. 安装过程核心注意事项

• 玻璃钢材质保护：
  • 安装过程中禁止碰撞、挤压机壳和叶轮（玻璃钢材质易碎，碰撞后易产生裂纹）。
  • 紧固螺栓时力度适中，避免过度紧固导致机壳变形（影响叶轮转动）。
  • 禁止在机壳上焊接（玻璃钢为非金属材料，无法焊接），需采用螺栓连接。
• 减震安装：
  • 机壳与墙体间必须加装 3-5mm 厚的橡皮或软木缓冲垫（覆盖机壳全部接触面），防止风机振动通过墙体传递，降低结构噪音 3-5dB (A)。
  • 缓冲垫需裁剪为与机壳尺寸一致的方形，避免拼接（拼接处易漏风或减震效果下降）。
• 防雨风口安装：
  • 室外侧铝合金防雨风口必须朝下倾斜 5°-10°（通过调整安装支架实现），确保雨水可沿风口流出，避免倒灌。
  • 海边场景需在风口内侧加装防盐雾滤网，每月清洁一次，防止盐雾堆积。
• 密封处理：
  • 风机与墙体间的缝隙需先用发泡剂填充（填充饱满），外侧用聚硫密封胶密封（普通密封胶易被腐蚀，聚硫密封胶耐酸碱、盐雾）。
  • 室内侧缝隙可加装装饰盖板（隐藏缝隙，防止腐蚀性介质进入），装饰盖板与墙体间用聚硫密封胶密封。
• 电气接线注意事项：
  • 防爆型玻璃钢边墙风机需使用防爆接线盒、防爆穿线管，接线端子需紧固，防止松动导致接触不良。
  • 风机必须可靠接地，接地电阻≤4Ω（接地端子位于机壳底部，用黄绿双色线连接至接地极）。
  • 腐蚀性场景中，电缆需穿不锈钢套管保护，避免电缆被腐蚀。

3. 安装后调试与验收

• 试运行前检查：
  • 手动转动叶轮，确认无卡顿、擦壳、异响，叶片与机壳间隙均匀。
  • 检查玻璃钢机壳是否有裂纹（安装过程中可能产生的隐性裂纹），若有裂纹需用环氧树脂胶修补。
• 试运行调试：
  • 通电后空载运行 5-10 分钟，观察风机转向是否正确（叶轮顺时针转动，从室内侧看），若反转需调整电源相序。
  • 用风速仪测量出风口风速，计算实际风量，确保满足设计需求（需考虑 10%-30% 的风量余量）。
  • 用声级计在距离风机 1m 处测量噪音，实际噪音值需≤设计值 + 5dB (A)。
• 验收标准：
  • 风机运行平稳，无明显振动、异响，风量、噪音、风压符合设计要求。
  • 防雨风口安装角度正确，无雨水倒灌；机壳与墙体密封完好，无腐蚀性介质渗漏。
  • 电气接线规范，接地可靠，防爆型风机需通过防爆检测。

4. 特殊场景安装重点

• 海边盐雾场景：
  • 加装防盐雾滤网，每月清洁一次。
  • 不锈钢紧固件需做钝化处理，防止盐雾腐蚀。
  • 机壳外侧可喷涂防盐雾涂层，延长使用寿命。
• 游泳馆场景：
  • 加装除湿模块，防止水汽在机壳内凝结。
  • 风口朝上安装，避免水汽直接进入风机。
  • 每月清洁叶轮上的水汽凝结物，防止叶轮失衡。
• 化工防爆场景：
  • 使用防爆工具安装，避免产生火花。
  • 防爆接线盒密封垫圈需完好，防止易燃易爆气体进入。
  • 接地电阻≤4Ω，接地连续可靠。

五、维护要点（重点针对玻璃钢材质）

1. 分周期维护要点

2. 核心部件维护要点

• 玻璃钢机壳维护：
  • 禁止使用强酸、强碱清洁剂（如盐酸、氢氧化钠），可用中性清洁剂擦拭。
  • 若机壳出现裂纹，细小裂纹用环氧树脂胶修补，大面积裂纹需更换机壳。
  • 户外场景每年喷涂一次防老化涂层，延长使用寿命。
• 玻璃钢叶轮维护：
  • 每月用压缩空气枪（压力≤0.5MPa）吹扫积尘，避免积尘导致叶轮失衡。
  • 若叶轮出现腐蚀裂纹，需更换叶轮（玻璃钢叶轮无法修复，更换时需选用同规格产品）。
  • 防爆场景中，铝合金叶轮需检查是否有火花产生，若有需更换。
• 电机维护：
  • 运行时电机外壳温度≤70℃（耐高温型号≤90℃），若温度过高需停机检查。
  • 密封轴承每 2-3 年更换，非密封轴承每季度添加锂基润滑脂。
  • 腐蚀性场景中，电机需加装防腐罩，防止腐蚀性介质进入。
• 消声结构维护：
  • 每年检查吸声材料（如玻璃棉）是否老化、脱落，若失效需更换同规格产品。
  • 游泳馆场景中，吸声材料需用防油布包裹，防止水汽渗入。

3. 常见维护问题及处理方法

4. 维护安全注意事项

• 断电操作：所有维护操作前必须断开电源，悬挂 “禁止合闸” 标识，避免触电。
• 玻璃钢材质保护：禁止使用尖锐工具敲击、刮擦机壳和叶轮，避免产生裂纹。
• 防爆场景维护：使用防爆工具，禁止吸烟、动火，清理现场易燃易爆物品。
• 专业操作：电机绕组检测、叶轮更换等需由专业人员操作，避免自行维修导致故障扩大。
• 记录归档：每次维护后需记录维护项目、结果、更换部件，便于后期追溯。

六、应用场景与型号推荐

1. 化工车间

• 工况特点：存在酸碱、有机溶剂等腐蚀性介质，部分场景有易燃易爆气体，需高换气次数。
• 推荐型号：FBFZ-5.6~7.0（防腐加强型）、XBFZ-5.6~7.0（防爆型）。
• 核心参数：风量 8000-18000m³/h，风压 50-150Pa，噪音≤65dB (A)，防爆等级 Ex d ⅡBT4（防爆型）。
• 应用效果：耐酸碱腐蚀，使用寿命达 10-15 年，有害气体浓度下降 20%，达到安全排放标准。

2. 海边建筑（住宅、办公室、商场）

• 工况特点：盐雾腐蚀严重，湿度高，需防水、防盐雾。
• 推荐型号：FBFZ-2.2~4.5（普通型）、FBFZ-3.55~5.6（双速型）。
• 核心参数：风量 300-6000m³/h，噪音≤55dB (A)（住宅）、≤60dB (A)（办公室），带防盐雾滤网。
• 应用效果：防盐雾腐蚀，使用寿命达 15 年，室内湿度控制在 60% 以下，避免家具、电器腐蚀。

3. 游泳馆

• 工况特点：氯气腐蚀严重，水汽重，需除湿、防霉变。
• 推荐型号：FBFZ-6.3~7.0（防腐加强型），带除湿模块。
• 核心参数：风量 10000-20000m³/h，风压 50-200Pa，噪音≤65dB (A)，带除湿模块。
• 应用效果：耐氯气腐蚀，墙面、天花板无霉变，氯气异味浓度降低 80%，金属部件腐蚀率降低 90%。

4. 实验室（化学实验室、生物实验室）

• 工况特点：存在酸碱、有毒有害气体，需防爆、防腐。
• 推荐型号：XBFZ-4.5~5.6（防爆型）、FBFZ-4.5~5.6（防腐加强型）。
• 核心参数：风量 5000-10000m³/h，防爆等级 Ex d ⅡBT4（防爆型），噪音≤60dB (A)。
• 应用效果：有害气体快速排出，实验室洁净度达标，设备耐腐蚀，使用寿命达 10 年。

5. 农业大棚（种植、养殖）

• 工况特点：存在农药、化肥等腐蚀性介质，湿度高，需通风、除湿。
• 推荐型号：FBFZ-4.0~6.3（普通型），带湿度联动控制。
• 核心参数：风量 6000-12000m³/h，风压 30-100Pa，噪音≤65dB (A)，与湿度传感器联动。
• 应用效果：室内湿度控制在 65-75%，减少病虫害，作物生长周期缩短 10%，产量提高 15%。

七、总结与建议

1. 核心总结

2. 应用建议

• 腐蚀性场景：优先选择玻璃钢边墙风机，避免普通镀锌板风机腐蚀失效。
• 防爆 + 腐蚀场景：选择防爆型玻璃钢边墙风机，确保防爆等级符合现场要求。
• 海边场景：加装防盐雾滤网，选用钝化处理的不锈钢紧固件。
• 游泳馆场景：加装除湿模块，风口朝上安装，避免水汽进入。

3. 成本与收益分析

• 初始成本：玻璃钢边墙风机的初始成本比镀锌板风机高 30%-50%。
• 运行成本：维护频率低，使用寿命长，运行成本比镀锌板风机低 50%。
• 投资回报周期：工业场景 6-12 个月，民用场景 12-24 个月。
