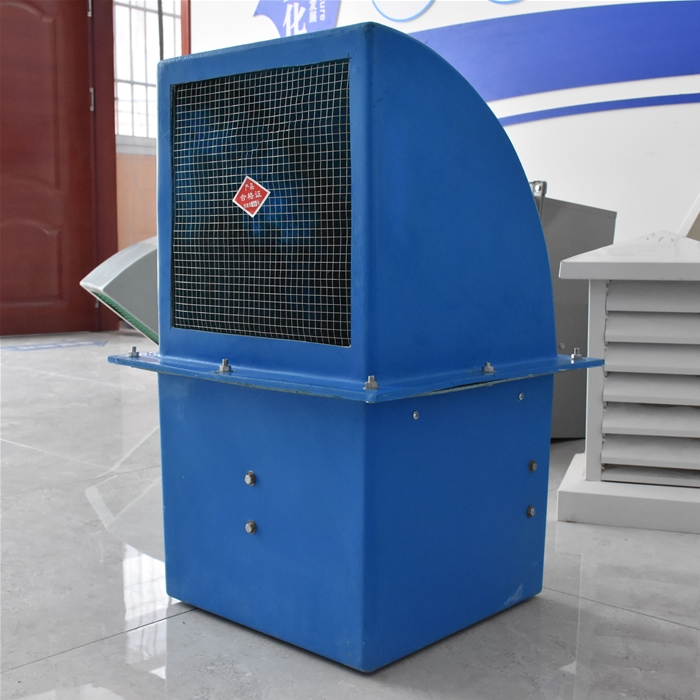

防腐防爆边墙风机 风量大低噪音 运行稳定
防腐防爆低噪音边墙风机：全场景技术手册（结构化实操版）
一、产品核心概述
1. 定义与核心价值
防腐防爆低噪音边墙风机（又称壁式通风机）是采用玻璃钢（FRP）防腐材质、防爆电机 + 防静电设计、气动优化低噪叶轮及减震结构的侧墙安装通风设备，核心优势为防腐耐用、防爆安全、低噪静音、运行平稳，可直接嵌入建筑墙体或安装于边墙支架，实现工业 / 商业场景的通风换气、有害气体排放，适配腐蚀、易燃易爆、对噪音敏感的复杂环境。
2. 核心特性（四大核心卖点技术解析）
| 核心特性 | 技术实现方案 | 量化优势 | 适用场景价值 |
|---|---|---|---|
| 防腐耐用 | 机壳 / 叶轮采用乙烯基酯树脂玻璃钢（强腐蚀场景）或普通聚酯树脂（弱腐蚀场景），无焊缝一体成型；密封件选氟橡胶，紧固件为 316L 不锈钢 | 耐酸碱、盐雾、有机溶剂，常规环境寿命 8-12 年，强腐蚀环境 5-8 年 | 化工、酸洗、沿海高盐雾区域，避免设备腐蚀失效 |
| 防爆安全 | 电机符合 Ex d IIA/IIB T4 防爆等级，叶轮防静电涂层，机壳可靠接地（接地电阻≤4Ω），接线盒 IP65 防爆密封 | 杜绝运行火花，适配 0/1/2 区爆炸危险环境 | 加油站、油漆车间、化工防爆区，降低安全事故风险 |
| 低噪静音 | 机翼型后向叶轮（气动优化，风阻小），机壳内置消声棉，底座加装氟橡胶减震垫，电机带独立散热风扇（降低电磁噪音） | 运行噪音≤65dB (A)（1m 处），比普通边墙风机低 10-15dB (A) | 医院、学校、写字楼、车间办公区附近，避免噪音扰民 |
| 运行平稳 | 叶轮动平衡精度达 G4.0 级，选用深沟球轴承（强腐蚀场景为不锈钢轴承），主轴加粗设计（直径≥25mm） | 振动速度≤4.5mm/s，无明显抖动，轴承寿命≥20000 小时 | 长期连续运行场景（如 24 小时车间通风），减少停机维护频次 |
二、产品分类与型号体系
1. 按功能场景分类
| 型号系列 | 核心配置 | 风压范围（Pa） | 风量范围（m³/h） | 噪音水平（dB (A)） | 适用场景 |
|---|---|---|---|---|---|
| BWF-Ex-F 系列 | 防爆电机 + 乙烯基酯树脂玻璃钢 + 低噪叶轮 + 减震结构 | 200-800 | 3000-60000 | 55-65 | 强腐蚀 + 防爆场景（如化工防爆车间、酸洗防爆区） |
| BWF-Ex-P 系列 | 防爆电机 + 普通聚酯树脂玻璃钢 + 低噪叶轮 + 减震结构 | 200-600 | 2000-45000 | 52-63 | 弱腐蚀 + 防爆场景（如加油站、油漆仓库） |
| BWF-F-N 系列 | 普通电机 + 乙烯基酯树脂玻璃钢 + 低噪加强叶轮 + 消声结构 | 150-500 | 1500-35000 | 48-58 | 强腐蚀 + 低噪场景（如化工车间办公区侧墙、沿海医院） |
| BWF-XF 系列 | 耐高温电机（280℃/30min）+ 防腐材质 + 低噪叶轮 | 300-1000 | 5000-50000 | 58-68 | 消防排烟 + 防腐场景（如地下车库侧墙排烟、化工厂房消防通风） |
| BWF-M 系列 | 普通电机 + 普通聚酯树脂玻璃钢 + 低噪叶轮 + 基础减震 | 150-400 | 1000-30000 | 50-60 | 常规低噪场景（如写字楼、学校、普通厂房边墙通风） |
2. 型号命名规则（行业通用标准）
BWF - [特殊功能] - [材质等级] - [叶轮直径 (mm)] - [风压等级]
- 示例 1：BWF-Ex-F-800-M → 边墙风机、防爆型（Ex）、乙烯基酯树脂（F）、叶轮直径 800mm、中压（M）
- 示例 2：BWF-F-N-600-L → 边墙风机、防腐型（F）、低噪加强型（N）、叶轮直径 600mm、低压（L）
三、核心性能参数（典型型号示例）
| 型号 | 叶轮直径 (mm) | 风量 (m³/h) | 风压 (Pa) | 功率 (kW) | 转速 (r/min) | 噪音 (dB (A)) | 重量 (kg) | 防爆等级 | 材质类型 | 适用场景 |
|---|---|---|---|---|---|---|---|---|---|---|
| BWF-Ex-F-800 | 800 | 25000-40000 | 400-800 | 5.5-7.5 | 720 | 58-65 | 95-110 | Ex d IIB T4 | 乙烯基酯树脂 | 化工防爆 + 强腐蚀车间 |
| BWF-Ex-P-600 | 600 | 15000-28000 | 200-500 | 2.2-4 | 960 | 52-60 | 65-75 | Ex d IIA T3 | 普通聚酯树脂 | 加油站、油漆仓库防爆通风 |
| BWF-F-N-700 | 700 | 18000-32000 | 250-550 | 3-5.5 | 720 | 50-58 | 80-90 | - | 乙烯基酯树脂 | 化工车间低噪通风、沿海医院 |
| BWF-XF-900 | 900 | 30000-50000 | 500-1000 | 7.5-11 | 720 | 62-68 | 120-140 | - | 耐高温聚酯 | 地下车库消防排烟、化工厂房消防通风 |
| BWF-M-500 | 500 | 8000-15000 | 150-400 | 1.1-2.2 | 960 | 48-55 | 45-55 | - | 普通聚酯树脂 | 写字楼、学校边墙通风 |
四、适用场景全景图
1. 按环境类型分类
| 环境类别 | 典型场景 | 推荐机型 | 核心配置要求 |
|---|---|---|---|
| 防爆 + 强腐蚀 | 化工防爆车间、酸洗防爆区、氯碱化工装置 | BWF-Ex-F 系列 | Ex d IIB T4 防爆电机、乙烯基酯树脂、316L 不锈钢配件 |
| 防爆 + 弱腐蚀 | 加油站、油漆仓库、燃气站边墙通风 | BWF-Ex-P 系列 | Ex d IIA T3 防爆电机、普通聚酯树脂、氟橡胶密封 |
| 强腐蚀 + 低噪 | 化工车间办公区、沿海医院、污水处理厂 | BWF-F-N 系列 | 乙烯基酯树脂、低噪加强叶轮、消声结构 |
| 消防排烟 + 防腐 | 地下车库侧墙、化工厂房消防通道 | BWF-XF 系列 | 耐高温树脂、CCCF 认证、防腐密封 |
| 常规低噪 | 写字楼、学校、养老院、普通厂房 | BWF-M 系列 | 普通聚酯树脂、低噪叶轮、基础减震 |
2. 按行业分类
- 工业制造：化工、电镀、酸洗、油漆喷涂、机械加工（防爆 / 防腐通风）
- 能源石化：加油站、燃气站、石油化工装置（防爆通风）
- 商业建筑：写字楼、商场、酒店（低噪边墙通风）
- 公共设施：医院、学校、养老院、体育馆（低噪 + 洁净通风）
- 环保行业：污水处理厂、垃圾中转站（防腐通风）
- 沿海区域：沿海厂房、港口建筑、海岛设施（防腐 + 抗盐雾通风）
五、标准化选型流程（6 步落地法）
步骤 1：明确核心需求
- 通风目的：排风 / 换气 / 散热 / 消防排烟？
- 环境限制：是否有腐蚀（介质类型 / 浓度）、防爆（危险区域等级 / 介质类型）、低噪（噪音限值）要求？
- 安装条件：墙体厚度、预留洞口尺寸、是否允许墙体开孔？
步骤 2：核算关键参数
- 风量计算：Q=V×n×K（V = 空间体积，n = 换气次数，K=1.1-1.3 修正系数）
- 示例：500㎡车间（层高 6m），防爆 + 强腐蚀环境，换气次数 12 次 / 小时 → Q=500×6×12×1.2=43200m³/h
- 风压确定：无风管直接排风→≤400Pa（低压）；短风管（≤5m）+1-2 个弯头→400-800Pa（中压）
- 噪音限值：公共建筑≤55dB (A)，工业车间≤65dB (A)
步骤 3：匹配机型与配置
| 需求组合 | 推荐机型 | 关键配置选择 |
|---|---|---|
| 防爆 + 强腐蚀 + 低噪 | BWF-Ex-F 系列 | Ex d IIB T4 电机、乙烯基酯树脂、低噪叶轮 |
| 防爆 + 弱腐蚀 + 常规噪音 | BWF-Ex-P 系列 | Ex d IIA T3 电机、普通聚酯树脂 |
| 强腐蚀 + 低噪 + 无防爆 | BWF-F-N 系列 | 乙烯基酯树脂、消声结构、减震垫 |
| 消防排烟 + 防腐 | BWF-XF 系列 | 耐高温树脂、CCCF 认证、防火阀联动 |
| 常规环境 + 低噪 | BWF-M 系列 | 普通聚酯树脂、低噪叶轮 |
步骤 4：验证安装条件
- 墙体适配：确认墙体厚度（≤300mm 可直接安装，＞300mm 需定制加长机壳），预留洞口尺寸≥叶轮直径 + 50mm（左右）+100mm（前后）
- 承重检查：墙体承重≥风机重量 ×1.2（小型风机 45-75kg，大型风机 95-140kg），轻质墙体需加装钢结构支架
- 安装方向：风机出风口朝向室外，避免雨水倒灌；进风口避开污染源（如化工介质排放口）
步骤 5：优化节能与成本
- 电机选型：优先 IE3 级高效电机（比普通电机省电 10%-15%），24 小时运行场景建议选变频电机（风量可调，节能 30%）
- 配件优化：强腐蚀环境同步升级密封件（氟橡胶）、紧固件（316L 不锈钢），避免配件先失效
步骤 6：核对合规要求
- 防爆场景：防爆证书需覆盖危险区域等级（0/1/2 区）和介质类型（IIA/IIB 级）
- 消防场景：BWF-XF 系列需带 CCCF 认证，满足 280℃/30 分钟耐高温要求
- 噪音合规：公共建筑需符合《民用建筑隔声设计规范》（GB 50118-2010）
六、安装与维护标准化指南
1. 安装核心步骤（附验收标准）
| 安装阶段 | 操作要点 | 验收标准 |
|---|---|---|
| 洞口与支架准备 | 墙体开孔尺寸≥风机法兰尺寸 + 50mm，边缘打磨光滑；轻质墙体加装 H 型钢支架（承重≥风机重量 ×1.5） | 支架水平误差≤2mm/m，焊接牢固无变形 |
| 减震与固定 | 风机底座与支架 / 墙体间加装 8mm 氟橡胶减震垫（对称布置），用 316L 不锈钢膨胀螺栓紧固，螺栓力矩 40-50N・m | 风机水平度误差≤1°，无松动 |
| 密封防水 | 风机法兰与墙体间加氟橡胶密封条，缝隙用耐腐密封胶填充；室外侧加装防雨百叶（带防虫网） | 无雨水倒灌、无漏风（漏风率≤3%） |
| 电气安装（防爆场景重点） | 防爆电机接线盒朝下，电缆选用阻燃防爆型（耐温≥105℃），穿管保护并密封；机壳接地可靠（接地电阻≤4Ω） | 绝缘电阻≥1MΩ，无漏电；防爆面清洁无划痕 |
| 调试运行 | 空载运行 30 分钟（电流≤额定电流 70%，轴承温度≤75℃）；负载运行 1 小时（噪音、振动达标，风量风压符合设计） | 噪音≤设计值，振动≤4.5mm/s，参数无异常 |
2. 维护保养周期与内容
| 维护周期 | 核心内容 | 特殊场景要求（防爆 / 强腐蚀） |
|---|---|---|
| 日常（每周 1 次） | 1. 检查运行状态（无异常噪音 / 振动）；2. 清理防雨百叶、防虫网积尘；3. 检查紧固件无松动 | 1. 防爆场景：检查防爆面清洁无杂物；2. 强腐蚀场景：清理机壳底部积液（中和后排放） |
| 定期（3 个月 1 次） | 1. 深度清洁叶轮（软毛刷 + 中性清洁剂）；2. 检查密封件无老化；3. 轴承补充耐腐润滑脂（聚脲基，填充量 1/2-2/3） | 1. 防爆场景：紧固防爆螺栓，涂抹高温防咬合剂；2. 强腐蚀场景：检查叶轮 / 机壳腐蚀情况，补涂防腐膏 |
| 半年度（6 个月 1 次） | 1. 测试电机绝缘电阻（≥1MΩ）；2. 检查叶轮平衡（无明显抖动）；3. 补涂机壳外防腐漆 | 1. 防爆场景：检测接地电阻（≤4Ω）；2. 强腐蚀场景：更换老化氟橡胶密封件 |
| 年度（1 年 1 次） | 1. 拆解检查轴承（磨损则更换不锈钢轴承）；2. 清理风管内积尘；3. 防爆机型检查防爆证书有效性 | 1. 强腐蚀场景：用超声波测厚仪检测叶轮厚度（腐蚀量≤1mm）；2. 消防机型测试联动功能 |
| 长期停机（＞1 个月） | 密封风机进出口，断开电源；防爆场景移除电机接线盒内干燥剂并更换 | 强腐蚀场景：用 PTFE 薄膜密封，避免介质进入内部 |
七、常见故障排查速查表
| 故障现象 | 可能原因 | 排查与解决方法 |
|---|---|---|
| 噪音 / 振动过大 | 1. 减震垫老化 / 安装不对称；2. 叶轮积尘 / 不平衡；3. 紧固件松动；4. 轴承磨损 | 1. 更换减震垫并对称安装；2. 清理叶轮并校正平衡；3. 紧固螺栓；4. 更换不锈钢轴承 |
| 电机过热 | 1. 过载运行（风量风压超标）；2. 轴承卡死；3. 防爆接线盒密封过紧（散热不良）；4. 绝缘层老化 | 1. 调整运行参数，降低阻力；2. 更换轴承并补充润滑脂；3. 检查接线盒通风（防爆密封不影响散热）；4. 电机绕组重新浸漆 |
| 风量不足 | 1. 叶轮积尘 / 腐蚀变形；2. 防雨百叶 / 防虫网堵塞；3. 风管阻力过大 | 1. 清理叶轮，变形严重则更换；2. 清理堵塞物；3. 优化风管（缩短长度 / 减少弯头） |
| 防爆报警 / 漏电 | 1. 防爆面有划痕 / 杂物；2. 接地电阻超标；3. 电缆破损 | 1. 清理防爆面，划痕用研磨膏修复；2. 补充接地极，确保电阻≤4Ω；3. 更换防爆电缆 |
| 漏风 / 漏水 | 1. 密封胶开裂 / 密封条老化；2. 法兰连接松动；3. 机壳腐蚀穿孔 | 1. 重新涂抹密封胶，更换氟橡胶密封条；2. 紧固法兰螺栓；3. 修补机壳或更换 |
八、安全合规与质保说明
1. 核心合规标准
- 产品标准：《壁式轴流风机》（JB/T 10562-2006）、《防爆通风机》（GB/T 13274-2021）
- 防腐标准：《石油化工企业通风与空调设计标准》（SH/T 3004-2017）
- 防爆标准：《爆炸危险环境电力装置设计规范》（GB 50058-2014）
- 消防标准：《建筑防烟排烟系统技术标准》（GB 51251-2017）（消防机型）
- 噪音标准：《工业企业厂界环境噪声排放标准》（GB 12348-2008）
2. 质保范围与期限
| 部件名称 | 质保期限 | 质保条件 |
|---|---|---|
| 机壳 / 叶轮（玻璃钢） | 常规环境 5 年，强腐蚀环境 3 年 | 非人为损坏、按要求维护 |
| 防爆电机 | 2 年（普通电机 1 年） | 正常运行条件下，非过载 / 进水损坏 |
| 密封件 / 轴承 | 6 个月（强腐蚀环境 3 个月） | 按周期维护，非介质腐蚀过度 |
| 安装质量 | 1 年 | 按厂家安装规范施工 |
九、选型与使用避坑要点
- 防爆不妥协：防爆场景必须选正规防爆电机（带防爆证书），拒绝 “普通电机 + 防爆罩”，否则无法通过安全验收
- 防腐分等级：强腐蚀环境（pH＜3 或＞11）必须选乙烯基酯树脂，普通聚酯树脂仅适用于弱腐蚀 / 常规环境
- 低噪不止叶轮：低噪需求需选带消声结构 + 减震垫的机型（如 BWF-F-N 系列），仅靠叶轮优化无法满足≤55dB (A) 要求
- 安装防漏水：边墙风机室外侧必须加装防雨百叶，法兰密封用 “密封条 + 密封胶” 双重防护，避免雨水倒灌
- 电气防失误：防爆场景电缆必须穿管密封，机壳接地可靠，禁止用普通电缆或未密封接线
- 维护不忽视：强腐蚀 / 防爆场景需缩短维护周期（每周 2 次巡检），避免介质腐蚀或防爆性能失效
总结
防腐防爆低噪音边墙风机的核心价值是 **“复杂环境适配 + 安全稳定运行”**，通过材质防腐、防爆设计、低噪结构、平稳传动的四重保障，解决特殊场景通风痛点。选型需遵循 “需求→参数→机型→合规” 的闭环逻辑，安装维护重点关注防爆电气、密封防水、叶轮平衡，才能确保设备长期稳定运行（常规环境 8-12 年，强腐蚀 / 防爆环境 5-8 年）。复杂场景建议联合厂家定制化方案，避免选型失误。
