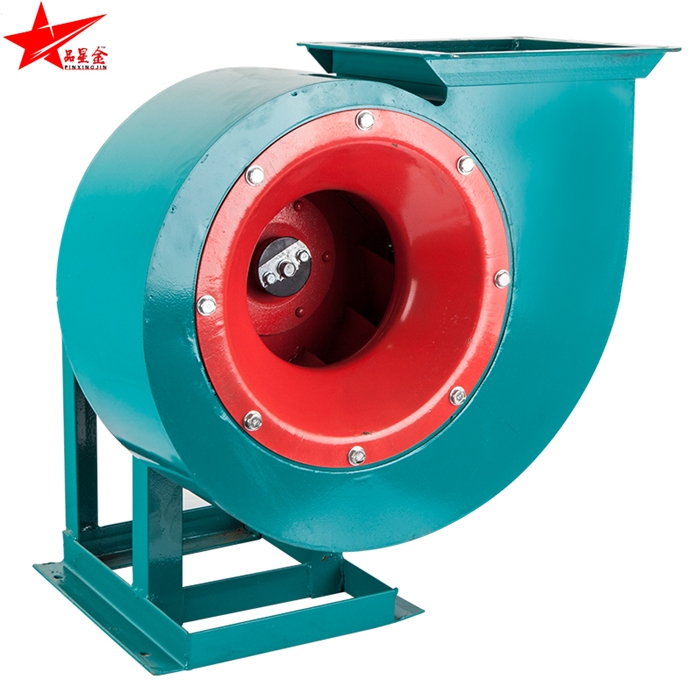

式蜗壳离心式风机
结构组成
叶轮：是风机的核心部件，由叶片、前盘和后盘组成。叶片的形状和结构对风机的性能有重要影响，常见的叶片形式有前向叶片、后向叶片和径向叶片。前向叶片叶轮一般尺寸较小、转速较高，可产生较高的压力；后向叶片叶轮效率较高，运行稳定；径向叶片叶轮则介于两者之间。
蜗壳：其外形像蜗牛壳，截面通常为逐渐扩大的形状。蜗壳的作用是收集从叶轮中甩出的气体，并将气体的部分动能转换为压力能，同时引导气体流向出口。
机座：用于支撑风机的各个部件，保证风机在运行过程中的稳定性，通常采用钢结构或铸铁制成。
进风口和出风口：进风口引导气体均匀地进入叶轮，其形状和尺寸会影响风机的进气效率；出风口则将经过增压后的气体输送到后续的管道或设备中 。
传动部件：包括皮带轮、联轴器、传动轴等，用于将原动机（如电动机）的动力传递给叶轮，使叶轮高速旋转。
工作原理
当原动机带动叶轮旋转时，叶轮中的叶片迫使气体旋转，气体在离心力的作用下向叶轮外缘抛出，进入蜗壳。在蜗壳中，气体流速逐渐降低，部分动能转化为压力能，最后从出风口排出。同时，在叶轮中心处由于气体被甩出而形成一定的真空，外界气体在大气压力的作用下通过进风口被吸入叶轮，如此循环，实现气体的连续输送和增压。特点
优点
较高的压力：能够产生较高的风压，适用于需要克服较大阻力的通风和排气系统，例如在工业厂房的通风换气、高层建筑的通风系统等场合。
良好的调节性能：可以通过改变叶轮转速、调节进口导流叶片角度或安装变频器等方式，较为方便地调节风机的流量和压力，以适应不同工况的需求。
运行稳定：结构相对简单，零部件较少，在正常维护和运行条件下，具有较长的使用寿命和较高的可靠性。
缺点
体积较大：尤其是蜗壳部分占用空间较多，对于空间有限的安装场所可能不太适用。
效率限制：在某些特定工况下，其效率可能不如轴流风机等其他类型的风机。
应用领域
工业领域：广泛应用于工厂的通风换气，如车间内的粉尘、热气、有害气体的排出，以及空调系统的送风等。在冶金、化工、电力等行业的生产过程中，用于输送各种气体，如锅炉的鼓风、引风，以及化工反应过程中的气体输送等。
商业建筑：常用于商场、写字楼、酒店等大型商业建筑的中央空调系统，为室内提供新鲜空气和调节室内空气环境。
民用建筑：在住宅的通风系统中也有应用，如厨房和卫生间的通风换气等。
其他领域：还可用于粮食仓储行业的通风、干燥，以及一些特殊场所如地下停车场、隧道等的通风换气。
